Services webs et protocoles associés

Version PDF des slides

Introduction

• Oublions le web quelques instants...

• Parlons programmation et architecture logicielle

  • Ne pas réinventer la roue à chaque programme

  • "Industrialiser" le développement (ex: sous traitance)

    • Énormes logiciels d’entreprise

  • Besoin de réutilisation

    • Du code : Programmation orientée objet (POO)
    • Des fonctionnalités : Programmation orientée composant (POC)

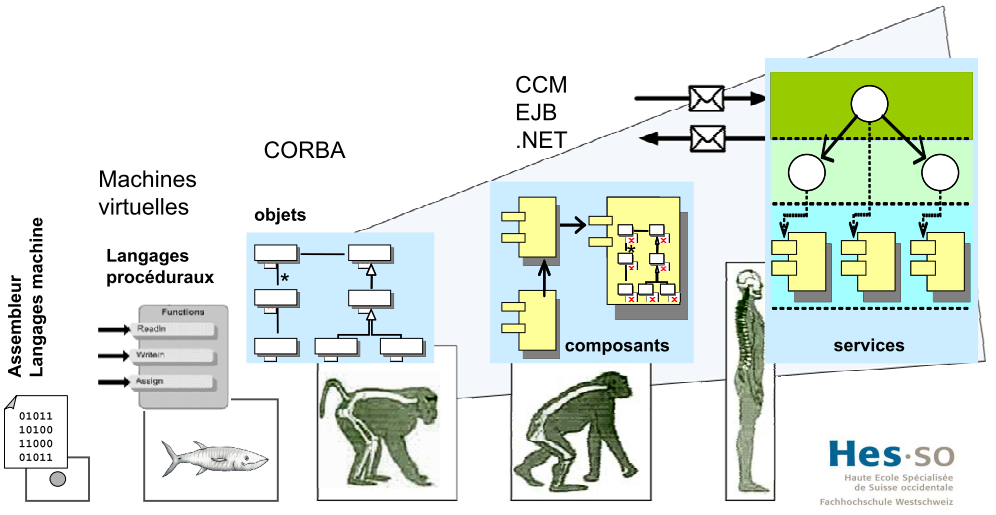

Évolution du niveau d'abstraction

Composant ?

• Entité indépendante, fournissant une fonctionnalité

  • Interface de communication prédéfinie
  • Documentation séparée
  • Tests séparés

• Programmation orientée composant = assemblage de différents composants

  • Différentes provenances
  • Différents langages (objets ou non)

Composants et architecture "locale"

• Les composants résident sur une même machine

• Besoin d'une plateforme de gestion de composants

  • Component Object Model (COM): OCX, ActiveX (Microsoft)
  • XPCOM: modèle de composant de Mozilla
  • Etc.

• Définition de l'interface du composant via un langage

  • IDL: Interface Description Langage (équivalent du .h en C)
  • Gestion de l'hétérogénéité des types dans les différents langages

Composants et architectures "distribués"

• Architecture distribuée
  • Les composants peuvent être sur différents ordinateurs
  • Appels de méthode / procédures distants
• Contraintes complémentaires
  • Besoin d'un protocole de communication entre les composants
  • Besoin de sérialiser / désérialiser les données sur le réseau
    • Binaire
    • Texte
  • Besoin de détection et description des composants sur le réseau
• Exemples:
  • DCOM: version distribuée de COM (Microsoft)

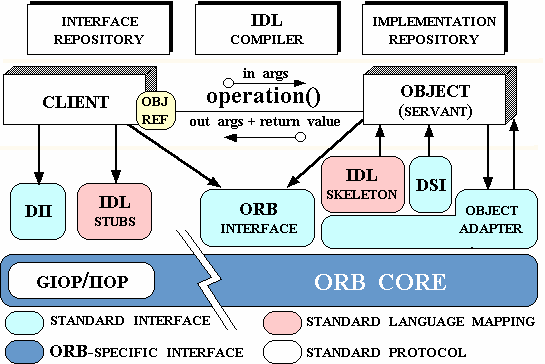

  • CORBA: standard industriel (OMG)
  • .Net Remoting
  • Java Entreprise Edition (JEE) et les Entreprise Java Bean (EJB)

Zoom sur quelques technologies d'architectures distribuées

ONC RPC : rudimentaire

• Standard (RFC 1057 & 5531) d'appel de procédures à distance via

  • Numéro de programme (attribué par l'IANA)
  • Numéro de version du programme (ex: 1)
  • Numéro de procédure

• Données et procédures représentées via le langage XDR/RPC (External Data Representation)

  • 1 seul paramètre envoyé / retourné
  • Besoin de définir des structures de données

• Code écrit dans n'importe quel langage ayant une libraire RPC (ex: C)

• Données sérialisée (en binaire) et envoyées via les protocoles TCP ou UDP

• Plutôt dédié aux appels distants sur réseau local (LAN)

ONC RPC: déroulement d'un appel

Les serveurs d'application

• Hébergent les composants et gèrent leur cycle de vie

• Fournissent d'autres services

  • Lien avec serveur web
  • Lien avec SGBD
  • Administration des composants

• Généralement spécifiques à une technologie

  • Java EE: JBOSS, Apache TomEE, Oracle GlassFish
  • .Net: intégré au framework .Net
  • PHP: Zend Server
  • Python: Zope

Services web

C'est quoi ?

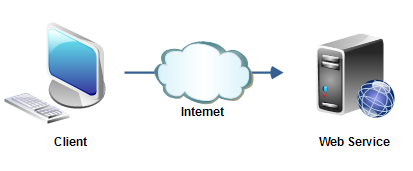

• Un service Web est une application logicielle accessible à partir du web. Il utilise les protocoles internet pour communiquer et utilise un langage standard pour décrire son interface

• Quelle différence avec un site web ?
  • La présentation des informations est inutile (HTML)

La définition du W3C

Un service web est un système logiciel identifié par un URI, dont les interfaces publiques et les « bindings » sont définies et décrites en XML*. Sa définition peut être découverte [dynamiquement] par d’autres systèmes logiciels. Ces autres systèmes peuvent ensuite interagir avec le service web d’une façon décrite par sa définition, en utilisant des messages XML transportés par des protocoles Internet]

Exemples...

• Nombreuses API disponibles sur le web

  • Google: https://developers.google.com/apis-explorer (REST)
  • X: https://docs.x.com/x-api/ (REST)
  • Facebook: https://developers.facebook.com/ (REST)
  • Paypal: https://developer.paypal.com/api/rest/ (REST)
  • Salesforce: https://developer.salesforce.com/docs/atlas.en-us.api.meta/api/ (SOAP)

• Accès à ces API via les protocoles de service web (SOAP, REST, etc.)

  ou

• Via des kit de développement (SDK) spécifiques (JavaScript, Java, etc.)

  • Les SDK ne font que simplifier l'accès au service web

Les formats d'échange de données web

XML

• Extensible Markup Language

• Vu dans les cours précédents (Remi Lehn)

• Langage de description de données

• On peut créer de nouveaux langages via un Schéma XML

• On peut transformer un document XML vers d'autres formats (XML ou non) via XSLT

• La base de nombreux services web

• Attention: format particulièrement verbeux

JSON

• Format de description de données textuel

  • Existe en version binaire (BSON)

• Dérivé de la notation objet de JavaScript

• Ne contient que 2 types de structures

  • Objet = ensemble non ordonnée de paires "clé" : valeur
    • Ex: { "nom": "Polytech", "nbEtudiants: 500" }
  • Tableau = collection ordonnée de valeurs
    • Ex: [ 1, 2, 3, 4, 5]

• Une valeur peut être:

  • Un objet
  • Un tableau
  • Un type simple (chaine, nombre, booléen, null)

XML vs. JSON: exemple

<product>
     <id>15</id>
     <name>Widgets</name>
     <description>These widgets are the finest
     widgets ever made by anyone.</description>
     <options type="color">
          <item>Purple</item>
          <item>Green</item>
          <item>Orange</item>
     </options>
</product>

"product" : {
     "id" : 15,
     "name" : "Widgets",
     "description" : "These widgets are the finest
     widgets ever made by anyone.",
     "options" : [
          {
               "type" : "color",
               "items" : [
                    "Purple",
                    "Green",
                    "Orange"
               ]
          }
    ]
}

Architectures (web) orientées service

XML-RPC

• Appel de procédure distant (RPC) avec

  • Transport des messages via HTTP

    • Requête POST

  • Encodage des messages via XML dans le corps de la requête

    • Un seul élément <methodCall> par requête
    • L'élément fils <methodName> définit la méthode à appeler
    • Les paramètres sont passés dans l'élément <params> via des balises <param>

  • On peut passer en paramètre / résultat

    • Des types simples (entier, flottant, booléen, chaine, date, données binaires en Base64)
    • Des tableaux
    • Des structures

  • La réponse ne peut contenir qu'une seule balise <param>

XML-RPC

• Avantage:

  • Simple

  • Indépendant du langage de programmation (Java, PHP, etc.)

  • Utilise des protocoles et langages standards

• Limitations :

  • Types de données limités

  • Assez verbeux (XML...)

XML-RPC: exemple

POST /ExempleRPC HTTP/1.0
User-Agent: Frontier/5.1.2 (WinNT)
Host: test.polytech.univ-nantes.fr
Content-Type: text/xml
Content-length: 181

<?xml version="1.0"?>
<methodCall>
   <methodName>example.doubleUnEntier
   </methodName>
   <params>
      <param>
         <value><int>41</int></value>
         </param>
      </params>
   </methodCall>

HTTP/1.1 200 OK
Connection: close
Content-Length: 158
Content-Type: text/xml
Date: Fri, 17 Jul 2014 19:55:08 GMT
Server: UserLand Frontier/5.1.2-WinNT

<?xml version="1.0"?>
<methodResponse>
   <params>
      <param>
         <value><int>82</int>
         </value>
         </param>
      </params>
   </methodResponse>

JSON-RPC

• Très similaire à l'esprit XML-RPC

  • Simple

  • Lisible par un humain

• Mais...

  • Remplacement de XML par JSON (plus compact)

  • Codage Unicode par défaut

  • Indépendant du protocole (HTTP(S), TCP/IP, etc.)

  • Support des notifications (message n'attendant pas de réponse)

JSON-RPC

• Membres d'un objet requête

  • jsonrpc: version du protocole utilisé (actuellement "2.0")
  • method: nom de la méthode à appeler
  • params (optionnel): structure de données contenant les paramètres à passer à la méthode
    • On ne passe qu'une structure
  • id: identifiant de la requête (nombre ou chaine de caractère), qui sera également utilisé par la réponse.
    • Si l'id est NULL, alors la requête est une notification

• Membres d'un objet réponse

  • jsonrpc et id: identique aux champs de la requête
  • result: valeur de retour de la méthode. Ne doit pas être présent en cas d'erreur.
  • error: objet décrivant l'erreur ayant eu lieu. Ne doit être présent que en cas d'erreur.

Exemple JSON-RPC

Requête / réponse basique

{"jsonrpc": "2.0", "method": "doublerUnEntier", "params": 1789, "id": "request-1"}

{"jsonrpc": "2.0", "result": 3578, "id": "request-1"}

Requête / réponse simple

{"jsonrpc": "2.0", "method": "majPersonne", "params": { "nom": "Robert", "age": 57,
 "Classement": [1,2,6,2,1] }, "id": "request-2"}

{"jsonrpc": "2.0", "result": "Ok", "id": "request-2"}

En cas d'erreur

{"jsonrpc": "2.0", "error": {"code": -32601, "message": "Method not found"}, "id": "request-2"}

Service web (SOAP): architecture

Les 3 briques d'un service web

• Annuaire (Service Registry)

  • Annuaire des services publiés par les providers (UDDI)
  • Géré sur un serveur niveau application, entreprise ou mondial

• Service Provider

  • Application s'exécutant sur un serveur et comportant un module logiciel accessible en XML

• Service Requester

  • Application cliente se liant à un service et invoquant ses fonctions par des messages XML (REST, XML-RPC,SOAP)

Les langages et protocoles standards

• WSDL (Web Services Description Language) donne la description au format XML des Web Services en précisant les méthodes pouvant être invoquées, leur signature et le point d'accès (URL, port, etc..).

  • Dialecte XML permettant de décrire un web service

• UDDI (Universal Description, Discovery and Integration) normalise une solution d'annuaire distribué de Web Services, permettant à la fois la publication et l'exploration. UDDI se comporte lui-même comme un Web service dont les méthodes sont appelées via le protocole SOAP.

  • Annuaire permettant d’enregistrer et de rechercher des service web

• SOAP (Simple Object Access Protocol) : Protocole de communication des services Web par échange de message XML.

SOAP

• Protocole de communication de messages

• N'est pas lié à un protocole de transport particulier (mais HTTP est populaire)

• Un message SOAP est composé de

  • Une déclaration XML (optionnelle), suivie de
  • Une enveloppe SOAP (l'élément racine) qui est composée de:
    • Un Entête SOAP (optionnel)
    • Un Corps SOAP : dont le contenu dépend de l'application
      • Peut contenir des messages d'erreur et pièces jointes

• Un dialogue SOAP contient un message de requête et un message de réponse

SOAP

Exemple de dialogue simpliste

Requête: appel d'une méthode qui double la valeur d'un entier

<?xml version="1.0" encoding="UTF-8" standalone="no" ?>
  <SOAP-ENV:Envelope
   SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"
   xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
   xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/"
   xmlns:xsi="http://www.w3.org/1999/XMLSchema-instance"
   xmlns:xsd="http://www.w3.org/1999/XMLSchema">
    <SOAP-ENV:Body>
        <ns1:doublerUnEntierReq
         xmlns:ns1="urn:MonServiceSOAP">
            <param1 xsi:type="xsd:int">1024</param1>
        </ns1:doublerUnEntierReq>
    </SOAP-ENV:Body>
  </SOAP-ENV:Envelope>

SOAP (exemple dialogue)

Exemple de dialogue simpliste

Réponse: la valeur de l'entier doublé...

<?xml version="1.0" encoding="UTF-8" ?>
  <SOAP-ENV:Envelope
   xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
   xmlns:xsi="http://www.w3.org/1999/XMLSchema-instance"
   xmlns:xsd="http://www.w3.org/1999/XMLSchema">
    <SOAP-ENV:Body>
        <ns1:doublerUnEntierRep
         xmlns:ns1="urn:MonServiceSOAP"
         SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
            <return xsi:type="xsd:int">2048</return>
        </ns1:doublerUnEntierResp>
    </SOAP-ENV:Body>
  </SOAP-ENV:Envelope>

WSDL

• Document XML décrivant un service web

• Définition du service via 7 éléments principaux

  • <types>: définition des données utilisées par le service web
  • <message>: définition de la structure d'un message en lui attribuant un nom et en décrivant les éléments qui le composent (nom + type)
  • <portType>: Description de toutes les opérations proposées par le service web (interface du service) et identification de cet ensemble avec un nom
  • <operation>: Description d'une action proposée par le service web notamment en précisant les messages requêtes et réponses
  • <binding>: Description du protocole de transport et d'encodage utilisé par un <portType> afin de pouvoir invoquer un service web
  • <port> : Référence un <binding> (généralement c'est l'url d'invocation du service web)
  • <service> : Un ensemble de ports

WSDL : exemple

<?xml version="1.0" encoding="UTF-8" ?>
<definitions targetNamespace="http://polytech.univ-nantes.fr/exemple-wsdl.wsdl"
xmlns:apachesoap="http://xml.apache.org/xml-soap"
xmlns:impl="http://polytech.univ-nantes.fr/exemple-wsdl.wsdl"
xmlns:soapenc="http://schemas.xmlsoap.org/soap/encoding/"
xmlns="http://schemas.xmlsoap.org/wsdl/"
xmlns:soap="http://schemas.xmlsoap.org/wsdl/soap/"
xmlns:xsd="http://www.w3.org/2001/XMLSchema">
    <message name="doublerUnEntierReq">
        <part name="valeur" type="xsd:int" />
    </message>
    <message name="doublerUnEntierRes">
        <part name="doublerRetour" type="xsd:int" />
    </message>
    <portType name="Calculer">
        <operation name="doublerUnEntier" parameterOrder="valeur">
            <input message="impl:doublerUnEntierReq" name="doublerUnEntierReq" />
            <output message="impl:doublerUnEntierRes" name="doublerUnEntierRes" />
        </operation>
    </portType>

WSDL : exemple

    <binding name="CalculerSoapBinding" type="impl:Calculer">
        <soap:binding style="rpc" transport="http://schemas.xmlsoap.org/soap/http" />
        <operation name="additionner">
            <soap:operation soapAction="" />
                <input name="doublerUnEntierReq">
                    <soap:body encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"
                    namespace="urn:MonServiceSOAP" use="encoded" />
                </input>
                <output name="doublerUnEntierRes">
                    <soap:body encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"
                    namespace="urn:MonServiceSOAP" use="encoded" />
                </output>
            </operation>
        </binding>
    <service name="CalculerService">
        <port binding="impl:CalculerSoapBinding" name="Calculer">
            <soap:address location="http://localhost:8080/ExempleWS/services/Calculer" />
        </port>
    </service>
</definitions>

UDDI

• UDDI permet la découverte et la description des services web

• Un annuaire UDDI comporte 3 composants :

  • Les pages blanches: comprennent la liste des entreprises ainsi que des informations associées à ces dernières.
  • Les pages jaunes: recensent les services Web de chacune des entreprises sous le standard WSDL.
  • Les pages vertes: fournissent des informations techniques précises sur les services fournis. Ces informations concernent les descriptions de services et d'information de liaison ou encore les processus métiers associés.

• Pas aussi largement utilisé qu'espéré

  • IBM, Microsoft et SAP hébergeaient des annuaires UDDI publics il y a quelques années...
  • Les annuaires UDDI sont plutôt privés (inter entreprise)

Architectures orientées ressources

REST ?

• REST: REpresentational State Transfer

• Style d’architecture != protocole de communication (SOAP)

• Décrit en 2000 par Roy Thomas Fielding dans sa thèse, chap 5, "Architectural Styles and the Design of Network-based Software Architectures"

  • 1 des principaux acteur de la spécification de HTTP
  • Membre fondateur de la fondation Apache
  • Développeur du serveur Web Apache

• Style d’architecture inspiré du Web

• Architecture orientée ressource

REST ?

• Utilisé pour développer des Services Web

• Dans la littérature

  • Architectures orientées ressources (ROA)
  • Architectures orientées données (DOA)

• Quand une application respecte ces principes: RESTFul

• Les services web REST sont sans états (Stateless)

  • Pas de mémoire des requêtes antérieures
  • Chaque requête envoyée doit contenir toutes les informations nécessaires au traitement

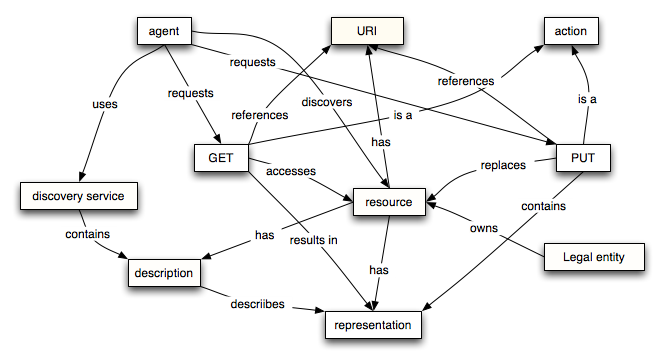

Les concepts de REST

• Ressources (Identifiant)

  • Identifiée par une URI
  • Exemple (fictif): http://www.achats.fr/livre/SF/Harry-Potter

• Méthodes (Verbes)

  • Action à effectuer sur la ressource
  • Méthodes HTTP: GET, POST, PUT et DELETE

• Représentation (Vue de la ressource ou de son état)

  • Informations échangées avec le service
  • Texte, XML, JSON, ...

REST: Ressource

• Tout ce qui est identifiable / manipulable dans le système

  • Document, Image, Personne, Le montant du compte d’un client, etc.

• Identifié par un lien (URI)

• Une ressource peut avoir plusieurs URI

• Une URI identifie une seule ressource (ou un seul groupe de ressources)

• Construite de façon hiérarchique

• La représentation d’une ressource peut évoluer avec le temps

  • Lié au temps: ex. Dernier article
  • Modification structure: ex. Ajout d’un champ

REST: Ressource

• Structure classique

  • Structure hiérarchique
  • Construction classique
    • http://domaine.com/<plus général>/../<plus spécifique>

• Exemples d’URIs

  • /musique/rock
  • /musique/rock/AC-DC/
  • /musique/rock/AC-DC/année
  • /musique/rock/AC-DC/back_in_black
  • /musique/rock/AC-DC/année/5
  • /musique/classique/meilleures_ventes
  • /musique/recherche/foxy_lady

REST: Ressource

• On peut aussi utiliser la chaîne de requête

  • Préciser la demande de ressource
  • Utiliser et combiner des critères non hiérarchiques

• Exemples

  • Uniquement les dix premiers résultats
    • /music/rock?limit=10
  • Trie par ordre ascendant ou descendant sur un champ particulier
    • /music/rock/AC-DC?sort=asc&sortby=year
  • Format (possible aussi via entête Accept)
    • /music/classical/best_sellers?format=json

REST: Interface / méthodes

• REST fournit une interface uniforme
• Chaque ressource peut subir 4 opérations de base (CRUD)
  • Create (Créer)
  • Retrieve (Lire)
  • Update (MAJ)
  • Delete (Supprimer)
• REST s’appuie sur HTTP pour exprimer les opérations via les méthodes HTTP
  • POST (Créer)
  • GET (Lire)
  • HEAD (Lire les métadonnées)
  • PUT (MAJ complète) + PATCH (MAJ partielle)
  • DELETE (Supprimer)
• Il n'est pas nécessaire d'implémenter toutes les méthodes pour une ressource

REST: Représentation

• Format d’échange des données

  • Pour le client (GET)
  • Pour le serveur (PUT, POST ou PATCH)

• Généralement: Texte, JSON, XML, HTML, CSV

• Le format d’entrée (POST) et de sortie (GET) d’une même ressource peut varier

• On peut spécifier le format via

  • Entêtes HTTP (type MIME via content-type)
  • L'URL de la ressource
    • directement (/musique/rock/xml ou /musique/rock/json)
    • via la chaine de requête (/musique/rock?format=xml ou /musique/rock?format=json)

REST: Limites

• Actions binaires:
  • Demander si un artiste fait partie d'un groupe ?
  • Demander si un groupe contient un artiste ?
  • Plus dur : lien entre groupe et artiste lors de la création ?
• Transactions
  • Décrire un virement bancaire ?
  • Créer une ressource incrémentalement ?
• Les URI doivent-elles être évidentes ou opaques ?
  • Donnée: /serveur/home/~maurice/ ("joli", mnémotechnique)
  • Identifiant: /homedir/23eab89c/ (résistant au changement)
• Sécurité
  • Authentification HTTP simple
  • Utilisation d'HTTPS, cookies, tokens, etc.

Spécification d'une API RESTFul

• Exemple via l'outil Swagger.io : Animalerie (Petstore)

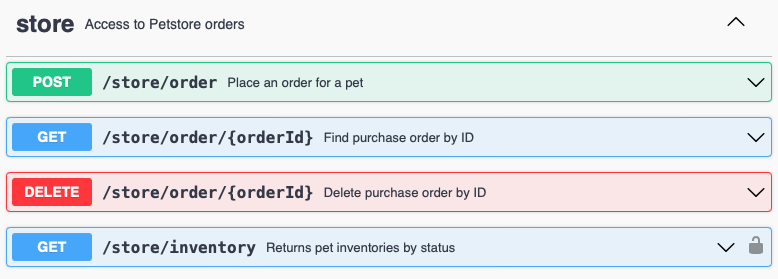

• Spécifications des opérations réalisables sur la ressource magasin (store)

Spécification d'une API RESTFul

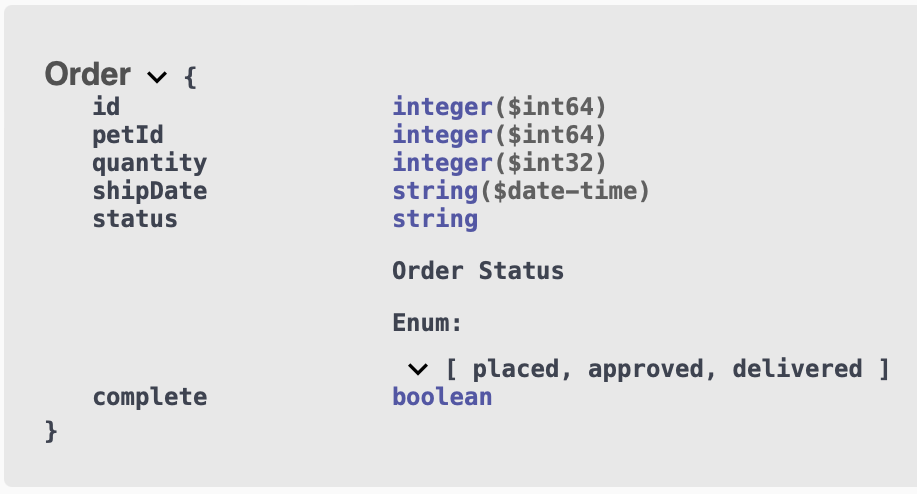

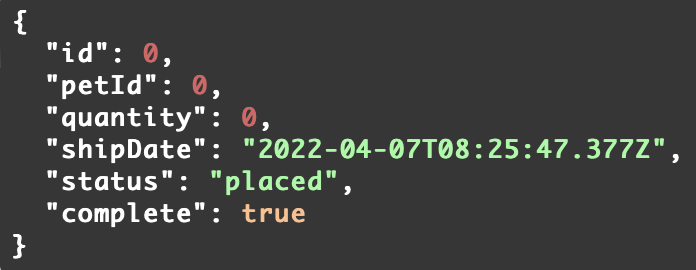

• Modèle de données d'une commande

Service vs. ressource

• Modèle d'interaction :

  • SOAP : Échanges
    • Le serveur conserve des données sur la session
    • Les messages ne contiennent que ce qu'ils expriment
  • REST : Opérations indépendantes
    • Serveur sans état
    • Les messages doivent embarquer le contexte

• Cible :

  • SOAP : plutôt des services transactionnels (ex: réservation de billet)
  • REST : plutôt des échanges de données / documents (ex: tweets)

Service vs. ressource

• Protocole :
  • SOAP: subit HTTP
    • Indépendant du transport donc d'HTTP, mais la large majorité des échanges passe par HTTP
    • Propre modèle de sécurité
    • Propre retour des erreurs
    • Propre stratégie de cache
  • REST: épouse HTTP
• Formats :
  • REST: s'adapte aux capacités du client (négociation de contenu)
  • WSDL: définit finement les formats des données échangées
• Documentation :
  • REST : pas de norme, mais possible depuis WSDL 2.0
  • WSDL : définit finement (mais verbeusement) les échanges

SOAP vs. REST : conclusion

C'est fini...
